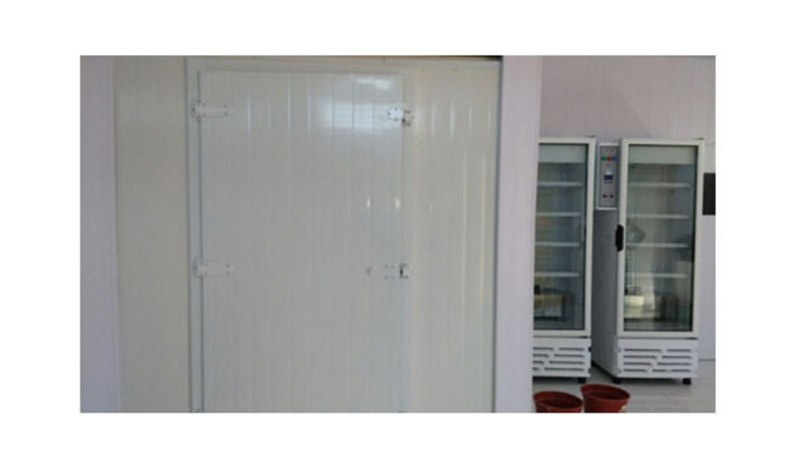

Câmara Climática Walk-in – CCW-2600 – MS TECNOPON
Descrição
O sistema “Walk In” permite, dado à sua grande área e volume, a fácil instalação nas mais diversas configurações de trabalho. A alta estabilidade e homogeneidade do sistema são obtidas através
do emprego de recursos de software[*] e da eletrônica dedicada para o condicionamento e obtenção de dados dos sensores. Além disso, a elevada qualidade do produto é fruto do controle preciso dos dispositivos de make-up do ar: bancos de resistências elétricas, geradores de umidade, unidade de resfriamento, insufladores, filtros, etc.
* Software desenvolvido em nossos laboratórios contempla uma interface amigável de última geração para facilitar sua operação e registros dos dados.
Monitoramento, Controle, Registro, Set-points dos valores definidos pelo usuário disponibilizam a informação e seu controle via rede TCP/IP ou Intranet, possibilitando seu acesso em diferentes pontos das instalações, além de permitir a geração de relatórios com a inclusão de gráficos, demais dados da realização dos testes e ensaios para a geração de relatórios.
Características Estruturais
Paredes em painéis construídos em material termo acústico em alumínio com pintura epoxy;
Isolação térmica;
Medidas internas a serem definidas pelo usuário;
Volume interno a partir de 8.000 a 60.000 litros;
Área a ser definida pelo usuário;
Duas portas sendo uma de operação e outra de serviço. Construídas em material termo acústico com tranca antitravamento;
Montagem em rack contendo monitor “touch screen” do painel de controle e todos os circuitos dos sistemas de condicionamento, controle e registro;
Unidade externa de “make-up” do ar (tratamento/condicionamento) montado em fancoil;
Iluminação de trabalho podendo utilizar iluminação com diferentes comprimentos de onda tais como a PAR e UV;
Características Técnicas
| Faixa de trabalho | Estabilidade | |
| Temperatura | 10 a 65 ºC | +/- 1 ºC |
| Umidade relativa | 20 a 95 % UR | Melhor que 10 % |
| Controle PID | ||
| Contra-pressão do filtro | ||
| Unidade de “Make-Up” do Ar | Dutos com Grelhas com registros para equalizar a distribuição do ar;
Unidade de Osmose Reversa para produção de água para os umidificadores evitando a salinização das superfícies internas da câmara; Fancoil contendo Dumper para controle proporcional da Recirculação do Ar; Dumper para controle proporcional da Renovação do Ar; Caixa de Mistura do Ar de Recirculação com o de Renovação; Pré-Filtro tipo Bolsa; Lâmpada UV; Unidade Trocadora de Calor – Refrigeração com expansão direta ou água gelada (chiller) ; Filtro Absoluto tipo HEPA; Ventilador / Insuflador com vazão com taxa de recirculação de até 60 vezes por minuto; Banco de Resistências Aquecedoras; Controlador do Insuflamento do Ar; Dumper controle da pressão; Nebulizador em microaspersão; Caldeira Elétrica com abastecimento automático para o controle da umidade do ar; |
|
| Atuadores/Controladores | Controle dos dumpers em malha fechada por motorização;
Controle da UR% através do acionamento das válvulas solenóides do Nebulizador via sofware; Controle da Temperatura através de Resistências Aletadas em aço inox pilotadas por relês em Estado Sólido via software; |
|
| Sensores | Temperatura tipo PT 100;
Umidade tipo capacitivo de alto desempenho 0 a 98%; |
|
| Controle, monitoramento e registro | Supervisório tipo SCADA com interface tipo touch-screen;
Gabinete em aço inox montado em Rack; Saídas para Wifi, TCP-IP, RS-232 e RS-485; Até quatro Portas USB; |
|
| Utilidades a serem disponibilizadas no local da instalação | Elétrica: – 220 VAC trifásico. Potência de acordo com o projeto;
Hidráulica: Ponto de água tratada / Esgotamento Sanitário; |
|
